С-300П
В конце 60-х годов в Советском Союзе создавалась новая зенитно-ракетная система большой дальности, одновременно проектировалось три типа комплексов. В конструкторском бюро «Алмаз» разрабатывался устанавливаемый на колесное шасси ЗРК С-300П для войск ПВО страны. ЗРК С-300Ф разрабатывался в НИИ «Альтаир» для ВМФ и сухопутных войск. Комплекс С-300В, который предполагалось устанавливать на гусеничное шасси, разрабатывался в НИИ-20 Министерства радиопромышленности (в последующем переименованном в КБ «Антей»). В соответствии с тактико-техническим заданием первоначально только ЗРК С-300В должен был обладать возможностями по уничтожению тактических баллистических ракет.
Предусматривалась масштабная унификация элементов всех трех типов ЗРК. Например, для обеспечения противосамолетной обороны от целей, летящих со скоростями до 3500 км/час на высотах от 25 до 25 000 м, при дальностях от 6 до 75 км предполагалось использовать разрабатываемую МКБ «Факел» ракету В-500Р с комбинированной системой наведения. А на первом этапе создавалась упрощенная и значительно более дешевая ракета В-500К с радиокомандной системой наведения для применения на дальностях до 50 км.
Но глубокой межвидовой унификации средств ЗРК С-300 достичь не удалось, так как элементы комплексов разрабатывались различными предприятиями промышленности, использовавшими свои комплектующие изделия и свои технологии. В процессе создания системы С-300В разработчики отказались от применения ЗУР КБ «Факел», предпочтя для противосамолетной обороны ракету, созданную в Свердловском КБ «Новатор».
ЗРС С-300П (П - подвижная) принята на вооружение в 1979 г. Она заменила системы ПВО С-25 «Беркут», размещавшиеся вокруг Москвы, а также комплексы С-125 и С-75. Считается, что первым полком С-300П, несшим в 1979 г. боевое дежурство, стал полк, дислоцировавшийся в г. Электросталь Московской области.
В ЗРС С-300П (ПТ) использовались буксируемые пусковые установки с вертикальным стартом 4 ракет и транспортные машины, предназначенные для перевозки ракет. На стартовой позиции пусковые установки выдвигали опоры-аутриггеры для достижения стабилизации и горизонтирования. Время приведения в боевую готовность стартового оборудования комплекса на новой стартовой позиции превышало 30 мин.
Общий вид ракеты 5В55
Как указывалось ранее, в комплексе С-300ПТ первоначально использовалась оригинальная ракета В-500К, которая явилась первой советской ракетой, включающей в себя значительный уровень электроники в своей системе управления. Максимальная эффективная дальность поражения аэродинамической цели составляла 47 км. Ракета имеет твердотопливный двигатель, при запуске она выбрасывалась из транспортно-пускового контейнера с помощью пиропатронов на высоту 25 м, а затем запускался ракетный двигатель.. В состав комплекса С-300ПТ входят:
- радиолокатор подсвета и наведения (РПН) ЗОНб, осуществляющий наведение до 12 ракет на 6 одновременно сопровождаемых целей в азимутальном секторе 60° (впоследствии 120°);
- низковысотный обнаружитель (НВО) - РЛС разведки низковысотных целей, имеющая непрерывный сигнал, размещается обычно на 24-метровой вышке с целью увеличения дальности обнаружения внезапно появляющихся целей на малых высотах;
- до 3-х пусковых комплексов, в каждом из которых может быть до 4-х пусковых установок, а на каждой ПУ - до 4 ракет типа В-500К или В-500Р, находящихся в ТПК (таким образом, максимальное количество ракет в комплексе составляет 48 штук);
- средства автономного энергоснабжения, кабины с находящимися в них запасным имуществом и принадлежностями, кабельное хозяйство.
НВО обнаруживает низковысотную аэродинамическую цель с эффективной отражающей поверхностью 1 м 2 , летящую на высоте 100 м, на дальностях до 45 км, а впоследствии - и на 50 км. Цели типа крылатой ракеты с эффективной поверхностью рассеивания 0,1 м 2 , летящие на высотах 50 м, обнаруживаются на дальностях до 28 км, а впоследствии - и с 38 км, что позволяет боевому расчету комплекса уверенно уничтожать цели как в глубине зоны поражения, так и на ближней границе зоны поражения. Вероятность поражения цели одной ракетой составляла 0,7.
Пусковая установка
Радиолокатор подсвета и наведения (РПН) 30Н6, на заднем плане - низковысотный обнаружитель (НВО)
ЗРК С-300П стоял на вооружении зенитных ракетных полков и бригад войск ПВО страны. Кроме ЗРК С-300П в состав полка входил командный пункт 5Н83 в составе пункта боевого управления (ЛБУ) 5К56 и радиолокатора обнаружения (РАО) 5Н64К.
Управление боевыми действиями полка (бригады) осуществлялось централизованно с помощью командного пункта. Обнаружение и государственное опознавание воздушных целей производится РЛО на дальностях до 300 км, информация обо всех обнаруженных целях передается на пункт боевого управления, где происходит формирование трасс целей, целераспределение и выдача целеуказаний на боеготовые комплексы (с учетом имеющегося количества ракет). Командир боевого расчета ПБУ мог вмешиваться в автоматизированный режим выдачи целеуказаний и своим решением производить ручное целераспреде- ление целей. Информация о вновь обнаруженных низколетящих целях (с помощью НВО) также отображалась на индикаторах боевого расчета ПБУ. Боевой расчет контролировал техническое состояние всех систем ПБУ, ЗРК РЛО. Высокий уровень .штоматизации боевой работы всех систем, современные (на тот уровень) алгоритмы боевой работы обеспечивали высокую эффективность боевой работы каждого ЗРК С-300П (одновременный обстрел до б целей и наведение 12 ракет).
Радиолокатор обнаружения (РЛО) 5Н64К
В 1982 г. в дополнение к комплексу С-300П стал поступать на вооружение самоходный комплекс С-300ПС.
После завершения войны в Персидском заливе ЗРК С-300П был испытан в качестве средства борьбы с тактическими баллистическими ракетами. Произошли доработки элементов комплекса, доработаны алгоритмы боевого управления. Считается, что комплекс существенно превзошел по своим тактико-техническим характеристикам американский ЗРК «Пэтриот». Экспортный вариант ЗРК первого поколения С-300П получил обозначение С-300ПМУ, и модификация ныпуска 1993 г. С-300ПМ стала именоваться С-300ПМУ 1. Именно этот комплекс был продемонстрирован на международной выставке вооружения «IDEX-93», а впоследствии приобретен киприотами в январе 1997 г.
ЗРК С-300ПМУ 1 выпускается в самоходном и буксируемом (более дешевом) вариантах. Эти ЗРК второго поколения отличаются от комплексов предшествующих модификаций прежде всего за счет использования ракеты 48Н6, обладающей дальностью стрельбы до 150 км.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Дальность поражения, км: максимальная ракетой В-500К 47,0
максимальная ракетой В-500Р 75,0 минимальная 5,0
Высота поражения, км: максимальная 25 0, минимальная 025
Вероятность поражения целей: аэродинамических 0,7-0,9
баллистических 0,4-0,7 , крылатых ракет 0,4-0,8
Канальность по цели до 6
Канальность по ракете 2 на каждую цель
Время свертывания, ч 3,0
С-300ПМУ1, С-300ПМУ2 «Фаворит»
Зенитная ракетная система С-300ПМУ1 предназначена для эффективной противовоздушной обороны от ударов авиации, крылатых и аэробаллистических ракет в сложной воздушной обстановке и в условиях применения противником сильного радиопротиводействия.
В течение 1980-1990 гг. система С-300 претерпела ряд глубоких модернизаций, которые существенно повысили ее боевые возможности.
В середине 80-х годов принята на вооружение ЗРС С-300ПМУ. А в 1993 г. успешно завершилась и ее модернизация, направленная на дальнейшее повышение автоматизации ведения боевых действий, возможностей поражения современных баллистических ракет, имеющих скорость полета до 2800 м/с, повышение дальности действия радиолокационных станций, замену элементной базы и электронно-вычислительной машины (ЭВМ). Произошло заметное совершенствование программного обеспечения ЭВМ и ракет, введение в состав системы зенитной ракеты большей дальности, что значительно увеличило зону поражения и возможную зону прикрытия. В результате система, получившая обозначение С-300ПМУ1, вдвое увеличила свой боевой потенциал.
ЗРС С-300ПМУ1 и СУ 83М6Е обеспечивают высокую эффективность поражения воздушных целей, высокую степень автоматизации процессов обнаружения и захвата целей на сопровождение, одновременный обстрел до б целей с наведением на них до 12 ракет и высокую мобильность, возможность автономного ведения боевых действий, а также эксплуатацию ракет без технического обслуживания в течение 10 лет и возможности интеграции в любые группировки ПВО..
В 1995-1997 гг. Российская Федерация провела очередную модернизацию ЗРС С-300ПМУ1 и создала ЗРС С-300ПМУ2 («Фаворит»).
Боевые возможности повысились за счет создания новой ракеты 48Н6Е2, имеющей повышенную эффективность поражения баллистических целей с обеспечением подрыва боевого заряда цели, увеличения дальней границы зоны поражения аэродинамических целей до 200 км, в том числе при стрельбе вдогон, расширения информационных возможностей командного пункта СУ 83М6Е2 по обнаружению и сопровождению баллистических целей с сохранением сектора обнаружения аэродинамических целей.Кроме того, повышены обнаруженческие характеристики системы при ведении автономных боевых действий за счет использования нового автономного средства целеуказания РАС 96Л6Е, имеется возможность наряду с ракетами 48Н6Е2 использовать ракеты ЗРС С-300ПМУ1 48Н6Е, обеспечивается возможность интегрирования системы «Фаворит» в любые системы противовоздушной обороны, в том числе и в системы ПВО стран НАТО.
В состав ЗРС входят командный пункт системы управления 83М6Е2 и до шести зенитных ракетных комплексов С-300ПМУ2 (90Ж6Е2).
Радиолокатор обнаружения 64Н6Е
В командном пункте расположены пункт боевого управления 54К6Е2 и радиолокатор обнаружения 64Н6Е2. Имеются средства связи с вышестоящим командным пунктом.Каждый ЗРК включает многофункциональный радиолокатор подсвета и наведения (РПН) 30Н6Е2 и до 12 пусковых установок (ПУ) типа 5П85СЕ, 5П85ТЕ. ЗРК может придаваться всевысотный обнаружитель (ВВО) 96Л6Е.
Радиолокатор обзора 64Н6Е2 командного пункта системы управления 83М6Е2 с фазированной антенной решеткой S-диапазона обеспечивает обнаружение воздушных объектов в радиусе 300 км и определение государственной принадлежности воздушного объекта с помощью систем распознавания. Информация о целях передается по линиям связи на пункт боевого управления, который обобщает и обрабатывает всю информацию о воздушной обстановке от различных источников и отображает ее на своих индикаторах, при работе с вышестоящим командным пунктом получает от него команды управления и информацию о воздушных объектах. ПБУ осуществляет завязку трасс обнаруживаемых целей, оценивает степень их опасности и производит целераспределение целей на боеготовые ЗРК путем выдачи целеуказания по целям. Вся работа пункта боевого управления может вестись полностью в автоматизированном режиме. ПБУ способен управлять ЗРК различных типов, в частности ЗРК С-300ПМУ2, С-300ПМУ1, С-300ПМУ, С-200ВЭ в любом сочетании. С помощью специальной аппаратуры ведется документирование ведения боевых действий с целью проведения последующего анализа.
Многофункциональный радиолокатор подсвета и наведения 30Н6Е2

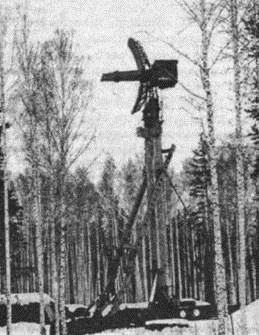

Низковысотный обнаружитель 76Н6
Радиолокатор подсвета и наведения 30Н6Е2 ЗРК 90Ж6Е2 на основе информации, поступающей от ПБУ и всевысотного обнаружителя, обеспечивает поиск, обнаружение, автоматическое сопровождение целей, осуществляет все операции, связанные с подготовкой и ведением стрельбы зенитными ракетами, а также оценивает результаты стрельбы. Многофункциональность локатора (сопровождение целей и наводимых на них ракет) обеспечивается применением фазированных антенных решеток Х-диапазона и высокой автоматизацией всех процессов его функционирования на основе современных вычислительных комплексов, имеющих быстродействующие алгоритмы управления.
Пусковая установка вертикального старта 5П85СЕ (5П85ТЕ) обеспечивает хранение, транспортировку и пуск ракет. Вертикальный старт позволяет обстреливать цели, летящие с любого направления. На пусковой установке находятся четыре ракеты 48Н6Е2 (48Н6Е). Нахождение ракеты в герметичном транспортно-пусковом контейнере (ТПК) позволяет не проводить ее технического обслуживания в течение десяти лет эксплуатации.
Особенностью ЗРС «Фаворит» является ее ракета 48Н6Е2, обладающая высокими маневренными возможностями и возможностями по перегрузке. Ракета оснащена осколочно-фугасной боевой частью и обеспечивает поражение воздушных объектов на дальностях от 3 до 200 км как на встречных курсах, так и при стрельбе вдогон. При подрыве боевой части ракеты за счет оптимизации области разлета осколков и их пространственно-энергетических характеристик происходит инициирование боевой части баллистической ракеты в воздухе, тем самым существенным образом снижается возможный ущерб.
Новый всевысотный радиолокатор целеуказания 96Л6Е с многолучевой фазированной антенной решеткой автоматически выдает на РПН 30Н6Е2 и командный пункт 83М6Е2 информацию о воздушной обстановке по всем воздушным целям, летящим с любого направления. За счет адаптивного использования широкобазовых сигналов и многочастотной работы всевысотный локатор обеспечивает эффективное обнаружение как наиболее опасных низковысотных целей, так и целей на средних и больших высотах. Обычно антенное устройство всевысотного радиолокатора поднимается на специальной вышке, тем самым достигается обнаружение целей на предельно малых высотах в условиях лесной и сильно пересеченной местности.
Общий вид ракеты 48Н6
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗРС С-300ПМУ2
Дальность поражения аэродинамических целей, км: максимальная 200,0
минимальная 3,0
Высота поражения, км: максимальная 27,0 минимальная 0,01
Максимальный курсовой параметр, км ±195
Дальность поражения баллистических ракет, км: максимальная 40,0
Высота поражения, км: максимальная 25, 0 минимальная 2,0
Максимальный курсовой параметр, км ±(25-35)
Количество одновременно обстреливаемых целей до 6
Количество одновременно наводимых ракет до 12
Максимальная скорость поражаемых целей, м/с до 2800
Время реакции, с 8-10
Время развертывания/свертывания, мин 5
Количество ракет на ПУ, шт. 4
Масса боевой части ракеты, кг 180
Вероятность поражения одной ракетой: аэродинамических целей 0,8-0,95
баллистических ракет 0,8-0,97
Скорость передвижения боевых средств, км/ч: по шоссе 60,0 по грунтовым дорогам 30,0
С-300В
ЗРС С-300В - фронтовое средство ПВО, предназначенное для поражения баллистических ракет наземного («Ланс», «Першинг») и авиационного (SRAM) базирования, крылатых ракет, самолетов стратегической и тактической авиации, барражирующих постановщиков активных помех, боевых вертолетов в условиях массированного применения указанных средств воздушного нападения, а также в сложной воздушной и помеховой обстановке и при ведении прикрываемыми войсками маневренных боевых действий.
В конце 70-х годов в Европе началось размещение американских баллистических ракет «Першинг-2», максимальная дальность которых оценивалась в 2500 км. В связи с этим потребовалось существенное расширение боевых возможностей отечественных зенитных ракетных средств.
Войсковая самоходная зенитная ракетная система С-300В разрабатывалась в соответствии с общими тактико-техническими требованиями к системе С-300, частными - к системе С-300В и к РЛС «Обзор-3», используемой в качестве РЛС кругового обзора в этой системе.
Зенитная ракетная система С-300В в полном комплекте всех ее средств была принята на вооружение ПВО сухопутных войск в 1988 г.
Все боевые средства системы были размещены на обладающих высокой проходимостью и маневренностью, оборудованных аппаратурой навигации, топопривязки и взаимного ориентирования унифицированных гусеничных шасси, применявшихся также для самоходной артиллерийской установки «Пион» и унифицированных по отдельным узлам с танком Т-80.
Командный пункт 9С457 предназначен для управления боевыми действиями зенитных ракетных дивизионов системы С-300В как при автономной работе системы, так и при управлении от вышестоящего командного пункта зенитной ракетной бригады в режимах противоракетной и противоса молетной обороны.
В режиме ПРО КП обеспечивал работу ЗРК по отражению удара обнаруженных с помощью РЛС программного обзора «Имбирь» БР типа «Першинг» и авиационных ракет, осуществлял прием радиолокационной информации, управление режимами боевой работы РЛС «Имбирь» и многоканальной станции наведения ракет, распознавание и селекцию истинных целей по траекторным признакам, автоматическое распределение целей по ЗРК, а также выдачу секторов работы РЛС «Имбирь» для обнаружения баллистических и аэробаллистических целей, помеховых направлений для определения координат постановщиков помех. В КП были приняты меры по максимальной автоматизации процесса управления.
В режиме противосамолетной обороны КП обеспечивал работу до четырех ЗРК (по 6 целевых каналов в каждом) по отражению налета обнаруженных РЛС кругового обзора «Обзор-3» аэродинамических целей (до 200), в том числе в условиях помех, производил завязку и сопровождение трасс целей (до 70), прием информации о целях от многоканальной станции наведения ракет и вышестоящего командного пункта, распознавание классов целей (аэродинамические или баллистические), отбор наиболее опасных целей для поражения ЗРК.
КП обеспечивал за цикл целераспределения (3 с) выдачу до 24 целеуказаний (ЦУ) ЗРК. Среднее работное время КП от получения отметок от целей до выдачи ЦУ при работе с РЛС кругового обзора (при периоде обзора б с) составляло 17 с. При работе по БР типа «Ланс» рубежи выдачи ЦУ составляли 80-90 км. Среднее работное время КП в режиме ПРО не превышало 3 с.
Вся аппаратура КП, в состав которой входили специальные вычислители, аппаратура телекодовых и речевых линий связи с сопрягаемыми объектами, пост управления ЗРК с тремя рабочими местами, аппаратура документирования работы КП и боевых средств системы, аппаратура навигации, топопривязки и ориентирования, система автономного энергоснабжения (газотурбинный агрегат питания), аппаратура жизнеобеспечения, размещалась на гусеничном шасси «объект 834». Масса командного пункта - 39 т. Расчет - 7 человек.
РЛС кругового обзора 9С15М «Обзор-3» представляет собой трехкоординатную когерентно-импульсную РЛС обнаружения сантиметрового диапазона волн с мгновенной перестройкой частоты, программным электронным управлением лучом (1,5°х1,5°) в угломестной плоскости, электрогидравлическим вращением антенны по азимуту и высокой пропускной способностью.В РЛС были реализованы два режима кругового регулярного обзора воздушного пространства, используемые при обнаружении аэродинамических целей, а также баллистических ракет типа «Скад» и «Ланс».
В первом режиме зона обзора станции составляла 45° по углу места, инструментальная дальность обнаружения - 330км, темп обзора- 12с. Истребитель обнаруживался с вероятностью 0,5 на дальности 240 км.Во втором режиме зона обзора станции составляла 20° по углу места, инструментальная дальность - 150 км, темп обзора - 6 секунд. В этом режиме для обнаружения баллистических ракет была предусмотрена программа замедления вращения антенны по азимуту в секторе ПРО (в пределах 120°) и увеличения сектора обзора по углу места до 55°. При этом темп обновления информации составлял 9 с. Самолет-истребитель надежно обнаруживался в пределах всей инструментальной дальности, а БР типа «Скад» - на дальности не менее 115 км.
РЛС кругового обзора обеспечивала выдачу в режиме автосъема данных до 250 отметок за период обзора, среди которых могло быть до 200 целей.
Все устройства и различная аппаратура РЛС кругового обзора были смонтированы на гусеничном шасси «объект 832». Масса станции - 46 т. Расчет - 4 человека.
РЛС программного обзора 9С19М2 «Имбирь» представляет собой трехкоординатную когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным управлением лучом в двух плоскостях и высокой пропускной способностью.Электронное сканирование луча в двух плоскостях позволяло в процессе регулярного обзора быстро обеспечивать анализ секторов целеуказания с КП системы или циклические с высоким темпом (1-2 с) обращения к обнаруженным огметкам с целью завязки их в трассы и сопровождение трасс высокоскоростных целей.
В РЛС программного обзора было реализовано несколько режимов обзора. Один из режимов обеспечивал обнаружение и сопровождение головной части БР типа «Першинг». В этом режиме зона обзора составляла ±45° по азимуту, 26-75° по углу места и 75-175 км по дальности. При этом угол наклона нормали к поверхности ФАР относительно горизонта составлял 35°. Время обзора указанного сектора поиска с учетом сопровождения двух трасс целей составляло 12,5-14 с. Максимальное количество сопровождаемых трасс- 16. Ежесекундно координаты и параметры движения цели передавались на КП системы.
Во втором режиме обеспечивалось обнаружение и сопровождение авиационных БР и крылатых ракет с баллистическим и аэробаллистическим стартом. Зона обзора составляла 30° по азимуту, 9-50° по углу места и 20-175 км по дальности. Параметры движения целей с частотой 0,5 Гц передавались на КП 9С457.
В третьем режиме осуществлялись обнаружение и сопровождение аэродинамических целей, а также пеленгация (при возможности - и дальнометрия) постановщиков помех на расстояниях до 100 км. При этом зона обзора составляла • 30° по азимуту, 0-50° по углу места и 20-175 км по дальности при угле наклона нормали ФАР к горизонту, равном 15°.
Направление обзора задавалось по телекодовой линии связи С КП системы или оператором станции. При регулярном обзоре зоны поступившее целеуказание с КП системы автоматически прерывало обзор, а после отработки ЦУ обзор возобновлялся. Темп обновления информации зависел от размеров установленной зоны поиска, а также от помеховой обстановки и мог изменяться от 0,3 до 16 с. Координаты обнаруженных целей передавались на КП. Среднеквадратичные ошибки измерения координат целей не превышали 70 м по дальности, 15' по азимуту, 12' по углу места.
Аппаратура РЛС была размещена на гусеничном самоходе «объект 832». Масса станции - 44 т. Расчет - 4 человека.
Многоканальная станция наведения ракет была способна одновременно производить секторный поиск целей (по данным ЦУ или автономно) и сопровождать до 12 целей, одновременно управлять работой всех ПУ и пуско-заряжающих установок ЗРК, передавая на них информацию, необходимую для пуска и наведения 12 ЗУР по б целям. Станция одновременно регулярно осуществляла просмотр приземной кромки, и которой могли появиться низколетящие цели.
Станция представляет собой трехкоординатную многоканальную по целям и ракете когерентно-импульсную РЛС сантиметрового диапазона с высоким энергетическим потенциалом, электронным сканированием луча в двух плоскостях, обеспечиваемым за счет использования в станции фазированной антенной решетки и системы управления лучом на базе специальной ЭВМ.
Многоканальная станция наведения ракет при работе в режиме ЦУ обеспечивала обнаружение истребителей на высотах более 5 км на дальностях 150 км, БР типа «Скад» - 90 км, «Ланс» - 60 км, головной части ракеты «Першинг» - 140км, авиационных ракет- 80км. От момента обнаружения до момента перехода на автосопровождение цели с однозначным определением параметров ее движения проходило от 5с («Першинг») до 11 с (цель- истребитель). При работе в автономном режиме многоканальная станция наведения ракет обеспечивала обнаружение самолетов-истребителей на дальностях до 140 км.
Вся аппаратура станции была смонтирована на гусеничном шасси «объект 833». Масса станции - 44 т. Расчет - 6 человек.Пусковая установка 9А83 способна обеспечивать одновременно предстартовую подготовку и пуск двух ракет с интервалом 1-2 с. Время предстартовой подготовки ЗУР - не более 15 с.
Заряжание ПУ 9А83 осуществлялось с помощью пуско- заряжающей установки 9А85.При предварительном кабельном сопряжении время переключения аппаратуры ПУ с собственного боекомплекта ЗУР на боекомплект пуско-заряжающей установки не превышало 15 с.
Пусковая установка 9А82
По передаваемым по телекодовой радиолинии с многоканальной станции наведения ракет командам и ЦУ пусковая установка обеспечивала подготовку ЗУР, отработку ЦУ смонтированной на ней антенной системой станции подсвета цели, выработку и отображение на индикаторе пуска информации О времени до входа цели в зону поражения и времени до ее выхода из зоны, передачу решения этой задачи на многоканальную станцию наведения ракет, пуск двух ЗУР, а также анализ наличия помех ГСН ЗУР и передачу его результатов на многоканальную станцию наведения ракет.
После старта ЗУР пусковая установка обеспечивала выдачу на многоканальную станцию наведения ракет информации о количестве ЗУР, стартовавших с нее и с сопряженной с ней пуско-заряжающей установки, включение антенной и передающей систем станции подсвета цели на излучение в режиме передачи команд радиокоррекции полета ЗУР, а также ее переключение на излучение в режиме подсвета цели.
Вся указанная аппаратура ПУ размещалась на гусеничном шасси «объект 830». Общая масса ПУ с боекомплектом ЗУР - 47,5 т. Расчет ПУ - 3 человека.

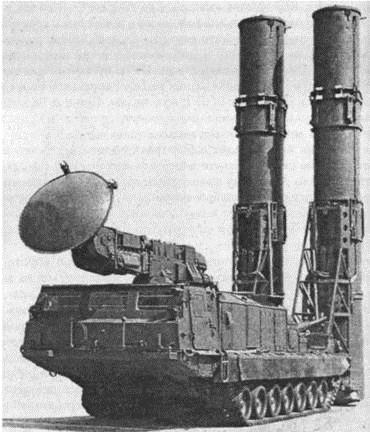

Пусковая установка 9А82 была предназначена для транспортирования и хранения полностью боеготовных двух ракет 9М82 в ТПК, а также для исполнения тех же операций, которые выполняет ПУ 9А83.
Пуско-заряжающая установка 9А85 предназначена для- перевозки и хранения четырех ракет 9М83 в ТПК, проведения совместно с аппаратурой ПУ 9А83 пуска ЗУР 9М83, заряжания ПУ 9А83 ракетами (с самой себя, с транспортной машины 9Т83 или с народнохозяйственных транспортных средств, с грунта, из пакета МС-160.01), а также для самозаряжания.

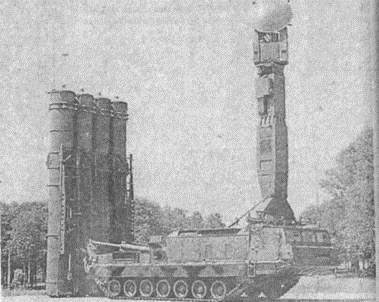

Пусковая установка 9А83 в боевом положении
Компоновка ракеты 9M83 комплекса С-300В
Время заряжания ПУ 9А83 полным боекомплектом ЗУР составляла 50-60 мин, грузоподъемность крана - 6350 кг.
По составу пуско-заряжающая установка отличалась от ПУ наличием крана, установленного вместо различной радиоэлектронной аппаратуры и станции подсвета целей. На ней находились кабели, соединявшие размещенные на ней ракеты с аппаратурой ПУ 9А93. Вместо газотурбинного агрегата электропитания на пуско-заряжающей установке применялся дизельный агрегат.
.Пуско-заряжающая установка 9А84 предназначалась для перевозки и хранения двух ракет 9М82 в транспортно-пуско- вых контейнерах, проведения совместно с аппаратурой ПУ 9А82 пуска ЗУР 9М82, заряжания этой ПУ и самозаряжания. По своему устройству она отличалась от установки 9А85 только конструкцией устройства для установки ТПК в стартовое положение, а по основным характеристикам и принципам функционирования была аналогична ей.
Зенитная управляемая ракета 9М83 предназначена для поражения самолетов (в том числе маневрирующих с перегрузками до 7-8g и в условиях радиопротиводействия) крылатых ракет, в том числе низколетящих, и баллистических ракет типа «Скад» и «Ланс», а ЗУР 9М82 - для поражения и головных частей ракет «Першинг- 1А», «Першинг-1Б», авиационных ракет типа SRAM, самолетов-постановщиков активных помех на дальностях до 100 км.
ЗУР 9М82 и 9М83 представляли собой двухступенчатые твердотопливные ракеты, выполненные по аэродинамической схеме «несущий конус» с газодинамическими органами управления первой ступени. Ракеты размещались в ТПК. Конструкция ракет была в максимальной степени унифицирована, основные отличия были связаны с применением более мощной стартовой ступени на 9М82.
В головной части ракет были размещены единые для ракет блоки аппаратуры самонаведения, неконтактное взрыва- тельное устройство (НВУ), инерциальная система управления, бортовое вычислительное устройство.ЗУР снабжены боевой частью направленного действия. На хвостовом отсеке маршевой ступени размещались четыре аэродинамических руля и четыре стабилизатора.
В режиме централизованного управления ЗРС С-300В работала по командам, целераспределению и целеуказанию от КП (АСУ «Поляна-Д4») зенитной ракетной бригады, в которую организационно сводились зенитные ракетные дивизионы, вооруженные комплексом С-300В. В бригаде предполагалось иметь автоматизированный КП (пункт боевого управления) из состава указанной АСУ с радиолокационным постом (включавшим в себя РЛС кругового обзора 9С15М, РЛС программного обзора 9С19М2, РЛС дежурного режима 1Л13 и пункт обработки радиолокационной информации ПОРИ-П1), три-четыре зенитных ракетных дивизиона.
Каждый зенитный ракетный дивизион состоял из КП 9С457, РЛС 9С15М, РЛС 9С19М2 и четырех зенитных ракетных батарей, в каждую из которых входили одна многоканальная станция наведения ракет 9С32, две ПУ 9А82, одна пуско- заряжающая установка 9А84, четыре ПУ 9А83 и две пуско- заряжающие установки 9А85.
Фронтовые зенитные ракетные бригады С-300В должны были заменять армейско-фронтовые зенитные ракетные бригады с комплексом «Круг».
Высокие боевые возможности и мобильность зенитных ракетных систем С-300В неоднократно были подтверждены учебно-боевыми стрельбами и на специальных учениях.Создание ЗРС С-300В явилось значительным отечественным научно-техническим достижением, опережающим зарубежные замыслы.
Разработанная в последние годы зенитная ракетная система «Антей-2500» обеспечивает возможность перехвата баллистических ракет с дальностью до 2500 км, максимальная дальность поражения аэродинамических целей увеличена до 200 км. В состав системы «Антей-2500» входят командный пункт 9С457М, РЛС кругового обзора 9С15М2, РЛС программного обзора 9С19М, многоканальные станции наведения ракет 9С32М, пусковые установки 9А83М, ЗУР 9М83М и 9M82M. Система способна одновременно обстреливать 24 аэродинамических цели или 16 баллистических ракет с ЭПР 0,02 м 2 , летящих со скоростями до 4500 м/с.

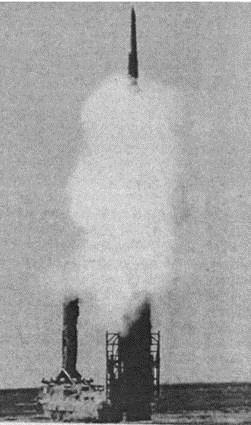

Пуск ракеты из комплекса Антей-2500
Советский/российский комплекс ПВО С-300 заслуженно известен в мире не только как образец передовых в свое время конструкторских, научно-технических и производственно-технологических возможностей отечественного ВПК, но и как основа для проектирования и производства все более совершенного оружия, не имеющего в своем классе мировых аналогов. Воздушно-космическая оборона России и её ближайших стратегических союзников немыслима без последующих разработок российских ученых, машиностроителей, поэтому еще не время «списывать» со счетов заслуги этого грозного оружия в деле поддержания высокого уровня оборноспособности нашей Родины.
